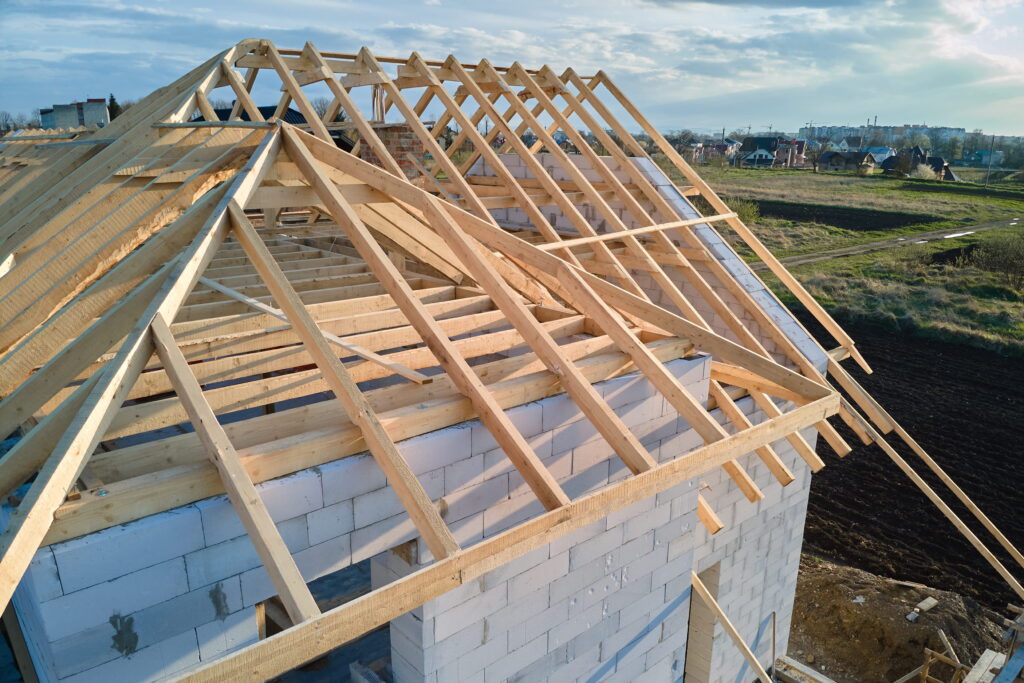

В этой статье — конкретика: виды стропильных конструкций, таблицы сечений под разные пролёты, расчёт шага и нагрузок с учётом климата Крыма. Как укладывать кровельное покрытие поверх готовой стропильной системы — читайте в статьях о монтаже металлочерепицы и профнастила.
1. Из чего состоит стропильная система
Прежде чем выбирать сечение и шаг, важно понимать, какие элементы входят в систему и какую роль каждый из них играет.
| Элемент | Назначение | Типовое сечение |
|---|---|---|
| Мауэрлат | Опорный брус вдоль верха стены — принимает нагрузку от стропил и передаёт её равномерно на стену | Брус 150×150 мм или 100×150 мм |
| Стропильная нога | Основной несущий элемент — воспринимает вес кровли, снега и ветра | Доска 50×150/200 мм или брус 75×200 мм |
| Коньковый прогон | Горизонтальный брус на вершине крыши — опора для верхних концов стропил (в наслонных системах) | Брус 100×150 мм или 150×150 мм |
| Затяжка | Горизонтальная связь между стропильными ногами — гасит распор в висячих системах | Брус 50×150 мм или 50×200 мм |
| Стойки (бабки) | Вертикальные опоры, передающие нагрузку с конькового прогона на несущие конструкции | Брус 100×100 мм или 150×150 мм |
| Подкосы (раскосы) | Диагональные усиления, уменьшающие расчётный пролёт стропильной ноги | Доска 50×100 мм или брус 100×100 мм |
| Кобылки | Удлинители стропил для формирования карнизного свеса | Доска 50×100 мм |
| Лежень | Горизонтальный брус на внутренней несущей стене — опора для стоек в наслонных системах | Брус 100×150 мм |
2. Виды стропил: наслонные и висячие — когда что применять
Наслонные стропила
Наслонные стропила опираются на три точки: нижним концом — на мауэрлат, верхним — на коньковый прогон, который лежит на стойках или внутренней несущей стене. Благодаря промежуточной опоре расчётный пролёт стропильной ноги сокращается — можно использовать меньшее сечение бруса.
Когда применяют:
- В доме есть внутренняя несущая стена или колонны.
- Пролёт между внешними стенами превышает 6–7 м.
- Мансардная крыша с ломаной геометрией.
Плюсы: меньшее сечение пиломатериала, меньший распор на стены, проще монтировать по одной ноге.
Висячие стропила
Висячие стропила опираются только на две точки — мауэрлаты двух внешних стен. В коньке стропила соединяются между собой; горизонтальный распор, возникающий от распрямления «арки», гасится затяжкой. Затяжка может располагаться у основания стропил (роль потолочной балки) или на любой высоте.
Когда применяют:
- Нет внутренних несущих стен (открытая планировка, гаражи, дачные дома).
- Пролёт до 10–12 м (без дополнительных усилений).
- Нужно максимально свободное чердачное пространство.
Плюсы: свободное пространство под кровлей; подходит для любого типа строений.
Минусы: большее сечение стропил из-за увеличенного пролёта; обязательна надёжная затяжка.
Шатровая и вальмовая стропильная система
Для шатровых (4 треугольных ската без конька) и вальмовых (2 треугольных + 2 трапециевидных) крыш добавляются:
- Накосные (диагональные) стропила — от конька к углам здания. Они длиннее рядовых и несут бо́льшую нагрузку, поэтому их сечение увеличивают на 20–30% или делают спаренными.
- Нарожники — укороченные стропила, опирающиеся на накосную ногу.
Технологию монтажа металлочерепицы на вальмовую крышу смотрите в статье
«Монтаж металлочерепицы на вальмовую крышу».
3. Древесина для стропил: порода, влажность, антисептик
Порода
Для несущих элементов стропильной системы используют хвойные породы: сосну, ель, лиственницу. Лиственница предпочтительна в условиях высокой влажности (морской климат Крыма, бани) — она практически не гниёт при намокании. Сосна и ель дешевле и доступнее, при правильной обработке служат 50–70 лет.
Лиственные породы (дуб, ясень) применяют редко — они тяжелее и сложнее в обработке, хотя прочность выше.
Сорт и влажность
- Сорт I или II (ГОСТ 8486) — для стропильных ног и мауэрлата. Допустимы сучки диаметром до 1/4 ширины доски, без трещин по всей длине.
- Влажность: не более 18–22%. Сырой лес (40–60%) при высыхании даёт усадку до 5–7% по поперечному сечению и продольное скручивание. Это деформирует геометрию стропил и ослабляет крепёж.
- Если нет камерной сушки — дайте брусу вылежаться под навесом с вентиляцией не менее 3–6 месяцев до монтажа.
Антисептическая обработка
Обработка обязательна — особенно для Крыма с его тёплым климатом, где грибок и древоточец развиваются быстрее, чем в центральной России.
- Антисептик (биозащита) — от грибка, плесени, синевы: Сенеж, Neomid 430, Tikkurila Valtti. Наносить 2–3 слоя кистью или краскопультом.
- Антипирен (огнезащита) — группа огнезащитной эффективности I или II. Для несущих конструкций — II группа (снижение воспламенения), для кровель над котельными и банями — I (не воспламеняется).
- Комплексные составы: Neomid 450, Teknos Woodex — совмещают обе функции.
- Обрабатывать до монтажа, уделяя особое внимание торцам и врубкам.
4. Сечение стропил: таблицы по длине пролёта и шагу
Сечение стропильной ноги подбирается по двум параметрам: длине расчётного пролёта (от опоры до опоры, не путать с длиной всей ноги!) и шагу стропил. Таблицы ниже составлены для снеговой нагрузки, характерной для Крыма (I снеговой район, S₀ = 0,5–0,8 кПа), с коэффициентом надёжности 1,4.
Таблица 1. Сечение доски стропил (хвойная древесина, 2-й сорт) при шаге 600 мм
| Длина расчётного пролёта | Сечение доски | Примечание |
|---|---|---|
| до 3,0 м | 50×100 мм | Навесы, небольшие хозпостройки |
| 3,0 – 4,0 м | 50×150 мм | Гаражи, небольшие дома |
| 4,0 – 5,0 м | 50×175 мм или 50×200 мм | Стандартные жилые дома |
| 5,0 – 6,0 м | 50×200 мм | Усилить подкосом при пролёте ближе к 6 м |
| 6,0 – 7,5 м | 75×200 мм или 2×50×200 мм (спаренная) | Обязательны подкосы или стойки |
Таблица 2. Сечение стропил при шаге 900 мм
| Длина расчётного пролёта | Сечение доски | Примечание |
|---|---|---|
| до 3,0 м | 50×100 мм | Допустимо для лёгких навесов |
| 3,0 – 4,0 м | 50×150 мм | Минимум для жилых домов |
| 4,0 – 5,0 м | 50×200 мм | Стандарт для большинства домов |
| 5,0 – 6,0 м | 75×200 мм | Или спаренные 2×50×200 мм |
| 6,0 – 7,5 м | 100×200 мм или 2×50×200 мм с усилением | Обязательные подкосы |
Длина стропильной ноги vs расчётный пролёт
Длина ноги — это полная длина от конька до карниза (с учётом свеса). Расчётный пролёт — расстояние между точками опоры (мауэрлат и коньковый прогон или мауэрлат и подкос). Если подкос разбивает ногу пополам, расчётный пролёт вдвое меньше полной длины — и сечение можно уменьшить.
Пример: стропильная нога длиной 6 м с подкосом на высоте 3 м от мауэрлата. Расчётный пролёт = 3 м, достаточно сечения 50×150 мм при шаге 600 мм вместо 75×200 мм.
5. Шаг стропил под разные кровельные материалы
Шаг стропил влияет не только на несущую способность, но и на удобство монтажа кровельного покрытия и обрешётки. Слишком редкий шаг — прогиб обрешётки при ходьбе мастера. Слишком частый — перерасход пиломатериала без реального выигрыша.
| Кровельное покрытие | Рекомендуемый шаг стропил | Тип обрешётки |
|---|---|---|
| Металлочерепица | 600–900 мм | Разреженная, 25×100 мм с шагом 350–400 мм |
| Профнастил С20/С21 | 600–1 200 мм | Разреженная, 25×100 мм с шагом 500 мм |
| Мягкая черепица (битумная) | 600–900 мм | Сплошная (ОСП 12 мм или доска с зазором 5 мм) |
| Керамическая/цементная черепица | 600–800 мм | Разреженная (усиленная, т.к. вес >40 кг/м²) |
| Профнастил НС35 / Н60 | 1 000–2 000 мм | Разреженная, шаг до 800–1 500 мм |
| Ондулин / еврошифер | 600–900 мм | Разреженная с шагом 600 мм или сплошная |
6. Нагрузки на кровлю: снег, ветер и вес покрытия
Стропильная система рассчитывается на три типа нагрузок: постоянные (вес конструкции), временные (снег, ветер, люди при обслуживании) и особые (сейсмика, для Крыма — актуально в зоне ЮБК). Для частного дома в Крыму определяющими, как правило, являются ветровая и снеговая нагрузки.
Снеговая нагрузка
По СП 20.13330.2022 Крым относится к I снеговому району (нормативное значение S₀ = 0,5–1,0 кПа). Это один из наименьших показателей по России — снеговая нагрузка здесь значительно меньше, чем в центральной или северной части страны.
- Равнинный Крым (Симферополь, Евпатория, Феодосия): S₀ ≈ 0,5–0,8 кПа.
- Предгорья и горный Крым (Ялта, Алушта, Судак): S₀ ≈ 0,8–1,5 кПа и выше в зависимости от высоты над уровнем моря.
На крутых скатах (более 60°) снег не задерживается — расчётная нагрузка снижается до нуля. При уклонах 25–60° применяется понижающий коэффициент μ = 0,5–1,0. При уклонах менее 25° μ = 1,0 (весь снег остаётся на крыше).
Ветровая нагрузка
Крым — III–IV ветровой район по СП 20.13330.2022. Нормативное давление ветра W₀ = 0,38–0,48 кПа. Это существенно выше среднероссийских значений. Особенно ветроопасны:
- Открытые степные участки севернее Симферополя (Джанкой, Красноперекопск).
- Феодосийский залив — порывы до 28–35 м/с при норд-осте.
- Мысы и открытые склоны ЮБК.
Для таких зон: усильте крепление накосных стропил, увеличьте сечение фронтонных элементов, применяйте металлические кровельные скобы и пластины.
Нагрузка от кровельного покрытия
| Материал | Вес, кг/м² | Комментарий |
|---|---|---|
| Металлочерепица 0,5 мм | 4–6 | С обрешёткой и мембраной — до 12–15 кг/м² |
| Профнастил С20, 0,5 мм | 3,5–5 | Самый лёгкий вид кровли |
| Ондулин | 3–4 | Лёгкий, но требует частой обрешётки |
| Мягкая черепица | 8–12 | С ОСП-основанием — 20–25 кг/м² |
| Керамическая черепица | 40–60 | Требует усиленной стропильной системы |
| Цементно-песчаная черепица | 42–52 | Аналогично керамической |
При замене тяжёлой кровли (шифер, черепица) на лёгкую металлическую — стропильная система, рассчитанная на старое покрытие, заведомо выдержит новое. Обратный вариант (замена металла на черепицу) требует проверочного расчёта.
7. Особенности стропильной системы для Крыма
Рекомендуемый угол уклона
Для большинства районов Крыма оптимальный угол — 25–35°. При таком уклоне:
- Редкий крымский снег сходит самостоятельно без снегозадержателей.
- Ветровая нагрузка на скат умеренная (снижается с ростом угла).
- Металлочерепица и профнастил укладываются без дополнительной герметизации нахлёстов.
Для ветреных степных участков: 15–25° — уменьшает парусность кровли. При этом обязательна герметизация продольных нахлёстов и увеличенный крепёж на карнизах.
Подробнее об уклонах читайте в статье
«Уклон кровли: минимальный угол для металлочерепицы и профнастила».
Сейсмика для горного Крыма
Южный берег Крыма (Ялта, Алушта, Судак) находится в зоне сейсмической активности 7–8 баллов. Для объектов в этой зоне нормативный расчёт стропильной системы обязателен — самостоятельный подбор по таблицам недостаточен. Требуется усиление узловых соединений металлическими пластинами, строительными скобами и нагелями.
Влажность на черноморском побережье
В прибрежной зоне (Евпатория, Феодосия, Севастополь) относительная влажность воздуха летом достигает 70–80%, солёные аэрозоли проникают под кровлю. Рекомендации:
- Пиломатериал — лиственница или обработанная сосна с двойным слоем антисептика.
- Металлические крепёжные пластины — оцинкованные класса C4 или нержавеющие.
- Вентиляционный зазор обрешётки — не менее 40–50 мм: чем активнее вентиляция, тем дольше живёт древесина.
Нужен расчёт кровли под ваш объект?
Специалисты завода «Кровельный Мир» помогут подобрать кровельное покрытие под ваш угол уклона, стропильную систему и бюджет. Бесплатный выезд замерщика — по всему Крыму.
8. Мауэрлат: требования к монтажу
Мауэрлат — опорный брус, на который опираются стропила. Он принимает все нагрузки от кровли и равномерно распределяет их по верху стены. Ошибки в его монтаже приводят к смещению стропил и разрушению верхней части стены.
Сечение и материал
- Стандарт для кирпичных и блочных стен — брус 150×150 мм (при широкой стене) или 100×150 мм (при стене 380 мм).
- Влажность не более 18–20%, антисептическая обработка обязательна.
- Мауэрлат укладывается строго горизонтально — проверяйте уровнем по всей длине.
Крепление
| Тип стены | Способ крепления | Параметры |
|---|---|---|
| Кирпич, блок | Анкерные болты или шпильки M16, залитые в армопояс | Шаг 100–120 см, глубина заделки 150–200 мм |
| Газобетон, пенобетон | Только через железобетонный армопояс с шпильками | Армопояс обязателен — блок не держит точечную нагрузку |
| Деревянный сруб | Роль мауэрлата выполняет верхний венец; стропила крепятся скобами или врубками | Учитывать усадку: нагели, скользящие крепления |
Гидроизоляция под мауэрлат
Между мауэрлатом и стеной обязательно укладывают 2 слоя рубероида или мембрану типа Изоспан. Без гидроизоляции капиллярная влага из кирпича/блока постепенно намачивает брус снизу — гниёт именно нижняя поверхность, незаметно для глаза.
9. Типичные ошибки при монтаже стропильной системы
- Сырой брус без антисептика.
Влажная древесина при высыхании скручивается, тянет за собой обрешётку и листы кровли. Крепёж ослабляется. Антисептик при этом не наносят «потом» — смола в сырой древесине закрывает поры и антисептик не проникает вглубь. - Неправильное сечение при большом пролёте.
Доска 50×150 мм на пролёте 5,5 м при шаге 900 мм — это риск прогиба. Прогиб обрешётки виден не сразу; становится очевидным через 1–2 зимы, когда выпадает редкий, но тяжёлый крымский снег. - Мауэрлат без армопояса на газобетоне.
Газобетон не держит точечную нагрузку от анкеров. Без армопояса стропила постепенно «раздвигают» стены — появляются трещины по углам блоков. - Нет гидроизоляции под мауэрлатом.
Вода поднимается по капиллярам из кладки. Нижняя сторона мауэрлата гниёт за 5–7 лет, внешне брус выглядит нормально. - Шаг стропил для тяжёлой черепицы выбран как для металла.
Шаг 1 200 мм под металлочерепицу — норма. Шаг 1 200 мм под керамическую черепицу (50+ кг/м²) — обрушение при снеговой нагрузке. - Не учтён карнизный свес.
Длина стропильной ноги считается до карниза включительно. Если стропило обрезается «по стене», карнизного свеса нет — вода льётся прямо на стену. Минимальный свес — 400–600 мм. - Накосные стропила того же сечения, что и рядовые.
Диагональная нога на вальмовой крыше несёт нагрузку от 2–3 рядовых стропил. Нужно сечение на 30–50% больше или спаренная доска. - Врубки ослаблены более чем на 1/4 сечения.
Врубка в мауэрлат глубже 1/4 высоты бруса критически ослабляет стропило именно там, где нагрузка максимальная.
10. Частые вопросы о стропильной системе
Какое сечение стропил выбрать для пролёта 6 метров?
Для пролёта 6 м при шаге 600 мм — сечение 50×200 мм (доска) или 75×200 мм (брус). При шаге 900 мм — 75×200 мм или спаренная доска 2×50×200 мм. При наличии подкоса на половине пролёта расчётный пролёт снижается до 3 м — достаточно 50×150 мм. Для Крыма (I снеговой район) нижняя граница таблиц, как правило, достаточна.
Какой шаг стропил нужен под металлочерепицу?
Оптимальный шаг под металлочерепицу — 600–900 мм. При 600 мм обрешётка надёжнее держит нагрузку при монтаже, при 900 мм нужно увеличить сечение стропила. Шаг более 1 200 мм под металлочерепицу не рекомендуется — обрешётка прогибается при ходьбе монтажника.
В чём разница между наслонными и висячими стропилами?
Наслонные опираются на три точки: мауэрлат + коньковый прогон на стойке. Подходят при наличии внутренней несущей стены. Висячие опираются только на два мауэрлата внешних стен, горизонтальный распор гасится затяжкой. Применяются при отсутствии промежуточных опор, пролёты до 10–12 м.
Можно ли использовать сырой брус для стропил?
Не рекомендуется. Сырой брус (влажность 40–60%) при высыхании скручивается — стропила меняют геометрию, обрешётка поднимается, крепёж ослабевает. Минимально допустимая влажность — 18–22%. Если нет камерной сушки, дайте брусу выдержаться под навесом с вентиляцией 3–6 месяцев до монтажа.
Нужен ли мауэрлат для металлочерепицы и профнастила?
Да, мауэрлат обязателен для любой скатной кровли независимо от вида покрытия. Он распределяет нагрузку от стропил на стену. Для кирпичных и блочных стен — брус 150×150 мм на анкерах через армопояс. Для газобетона — только через армопояс, без него блок не держит точечную нагрузку.
Какой угол уклона крыши оптимален для Крыма?
Для большинства районов Крыма оптимально 25–35° — снег сходит сам, ветровая нагрузка умеренная, нахлёсты металлочерепицы не требуют герметизации. На ветреных открытых участках (степной Крым, феодосийский район) лучше 15–25° — меньше парусность. Подробнее — в статье «Уклон кровли для металлочерепицы и профнастила».
Как рассчитать количество досок для стропил?
Количество стропил на одном скате = (длина конька ÷ шаг стропил) + 1. Умножьте на 2 для двух скатов. Длину одной ноги считайте по формуле: длина ноги = длина полуската ÷ cos(угол уклона). Например, дом 10×12 м, уклон 30°, шаг 900 мм: стропил на скат = (10 ÷ 0,9) + 1 ≈ 12 штук; длина ноги = 6 ÷ cos 30° ≈ 6,93 м. Итого 24 стропила длиной ~7 м плюс запас 10%.
Итого: ключевые правила
- Наслонные стропила — при наличии промежуточной опоры; висячие — без неё, с обязательной затяжкой.
- Сечение подбирается по расчётному пролёту (не полной длине ноги) и шагу стропил.
- Для Крыма (I снеговой район): сечение 50×150–200 мм при шаге 600–900 мм и пролётах до 6 м.
- Шаг стропил под металлочерепицу и профнастил — 600–900 мм.
- Мауэрлат обязателен; на газобетоне — только через армопояс.
- Гидроизоляция под мауэрлат и антисептик для бруса — не экономить.
- На ветреных участках и побережье Крыма — усиленный крепёж металлическими пластинами.
